MODUŁ WIELOFUNKCYJNY WOLTOMIERZ AMPEROMIERZ WATOMIERZ TERMOMETR MIERNIK POJEMNOŚCI TIMER ZTA31673

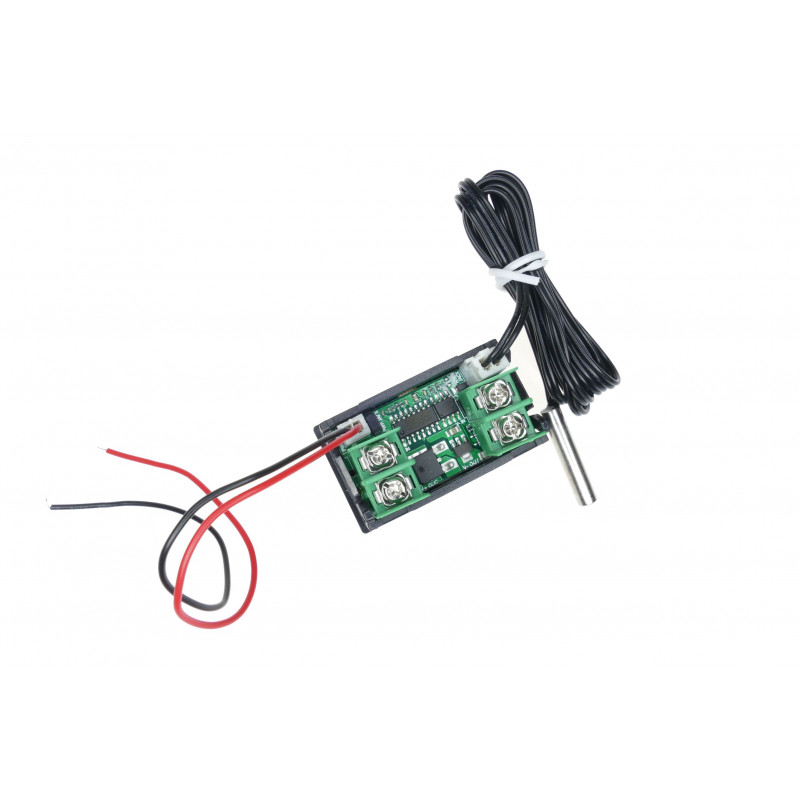

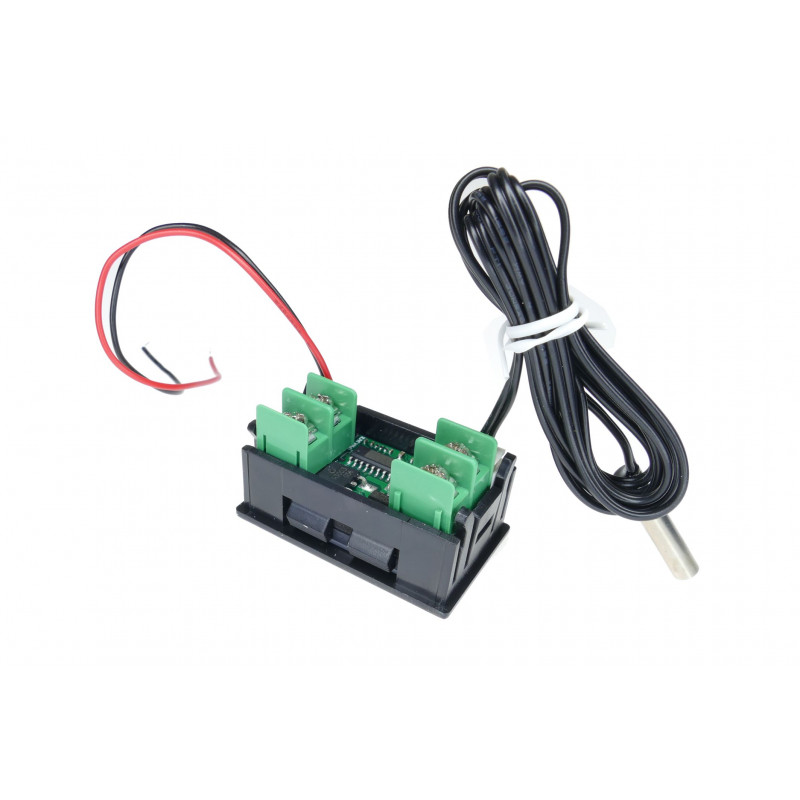

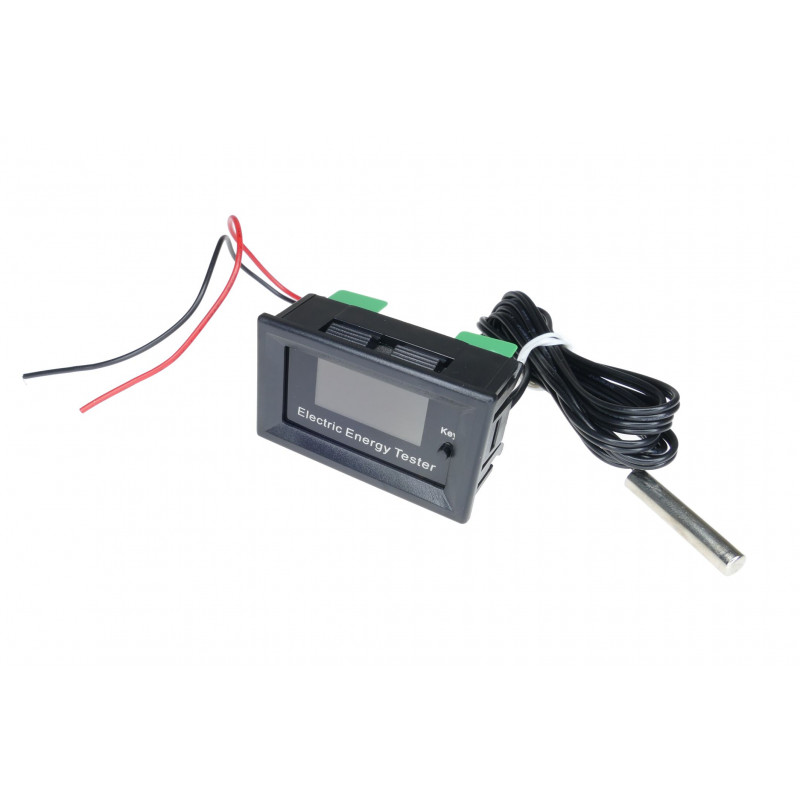

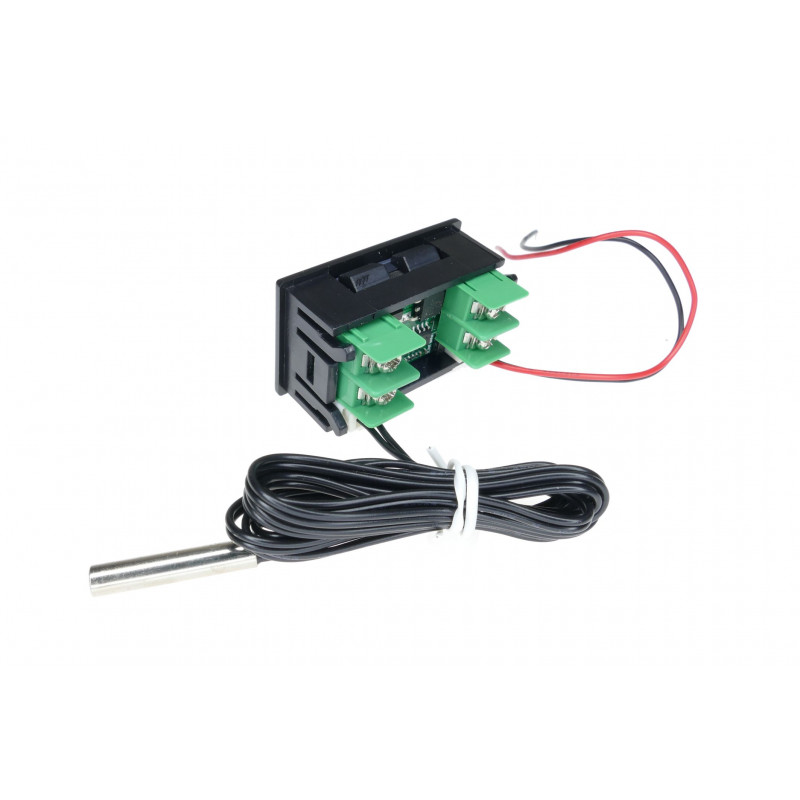

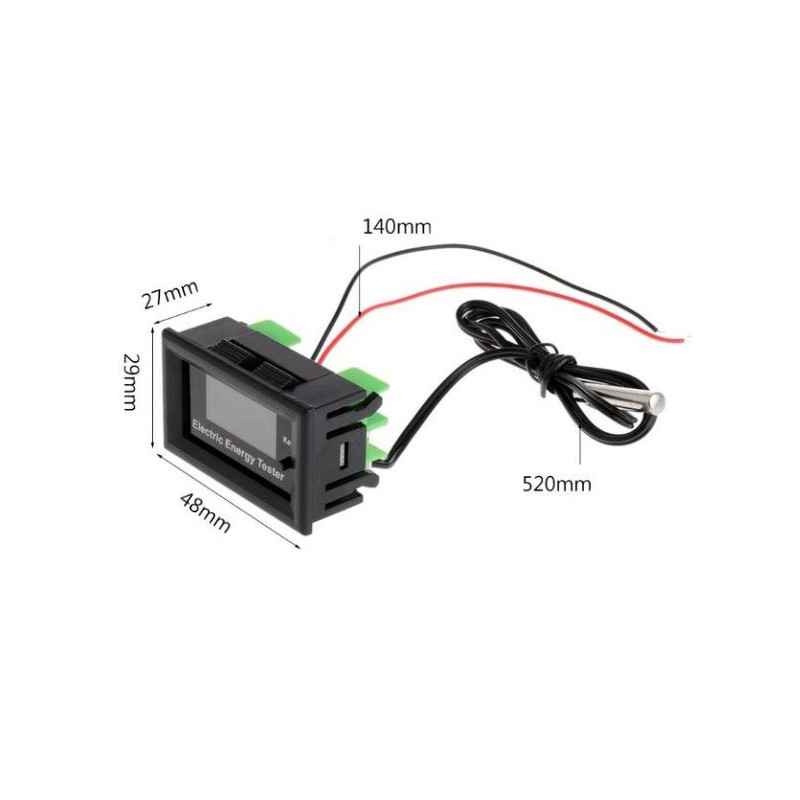

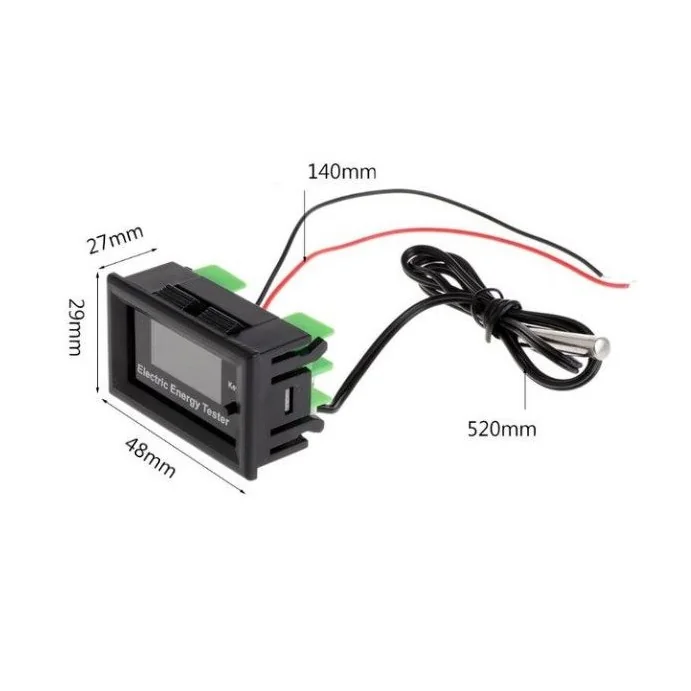

Wielofunkcyjny moduł miernika panelowego. Miernik działa jako woltomierz, amperomierz, watomierz, termometr , timer oraz prowadzi pomiar impedancji oraz pomiar poboru prądu w amperogodzinach (funkcja przydatna np. do pomiaru pojemności akumulatorów) . Zasilanie mierzonego obwodu elektrycznego jest równocześnie zasilaniem miernika jeżeli napięcie zasilania obwodu mierzonego jest wyższe niż 5V DC. W przypadku gdy mierzony obwód zasilany jest z napięcia niższego niż 5V DC, miernik należy zasilić z osobnego źródła napięcia 5 - 30 V DC przy pomocy osobno wyprowadzonych przewodów (czerwony i czarny). Mierzony obwód może być zasilany z maksymalnego napięcia 300 V DC a prąd maksymalny jaki może płynąć w tym obwodzie wynosi 20 A. Tym samym maksymalne obciążenie może wynosić 3000 W.

Miernik posiada opcję ustawienia granicznych wartości dla maksymalnego i minimalnego napięcia na zaciskach oraz maksymalnego obciążenia. Przekroczenie ustawionych wartości skutkuje pojawieniem się odpowiedniego komunikatu na wyświetlaczu miernika. Miernik posiada opcję oszczędzania energii. Normalnie wyświetlacz miernika jest podświetlany cały czas. Istnieje jednak możliwość ustawienie automatycznego wyłączenia wyświetlacza w zakresie czasu od 1 - 60 sekund nie wykonywania  żadnej czynności z miernikiem.

Miernik posiada timer. Timer zaczyna zliczać czas w momencie zamknięcia obwodu w którym prowadzony jest pomiar ( w obwodzie musi płynąć prąd a minimalne napięcie zasilania wynosi 3,4V DC). Pod timer można podpiąć alerty które będą pojawiać się na wyświetlaczu po upływie czasu dla jakiego alert został ustawiony. Czasy dla alertów jakie można ustawić zawierają się w zakresie 1 - 24 godzin (tylko pełne godziny). Jeżeli dla przykładu ustawimy czas dla alertu 1 godzinę, to po upływie 1 godziny ciągłego przepływu prądu (jeżeli przerwiemy obwód pomiarowy i przestanie w nim płynąć prąd to timer się zatrzyma i wznowi działanie od ostatniej wartości dopiero po ponownym zamknięciu obwodu) na wyświetlaczu pojawi się napis TIPS! i timer zaczyna zliczać następną godzinę. Timer również można podpiąć pod alert niskiego poboru prądu (parametr A0..). Jeżeli moc pobierana w ciągu 30 min będzie niższa niż 2W to na ekranie pojawi się komunikat TIPS!

Obsługa miernika.

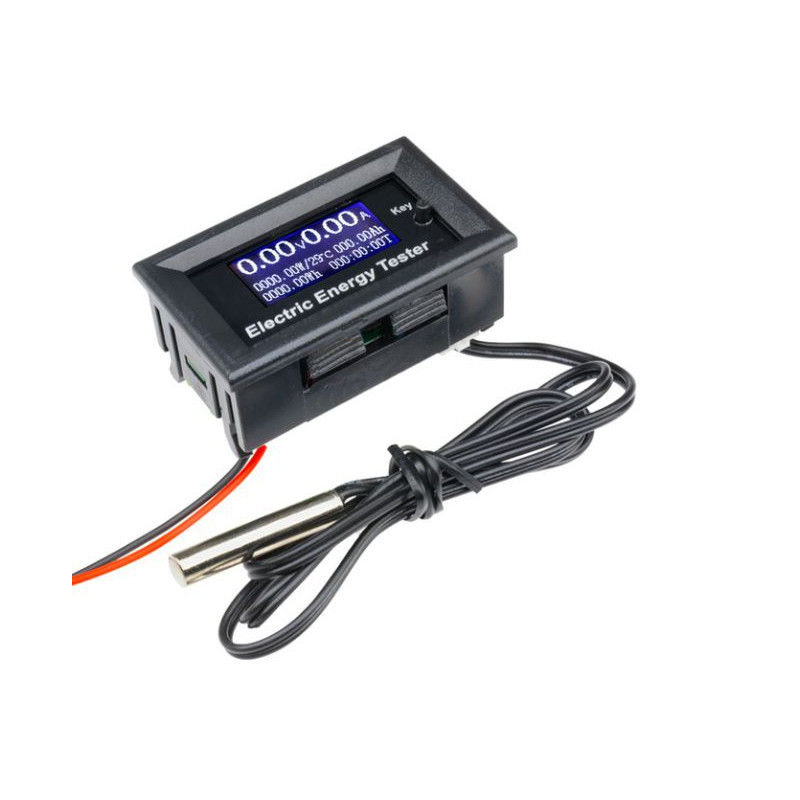

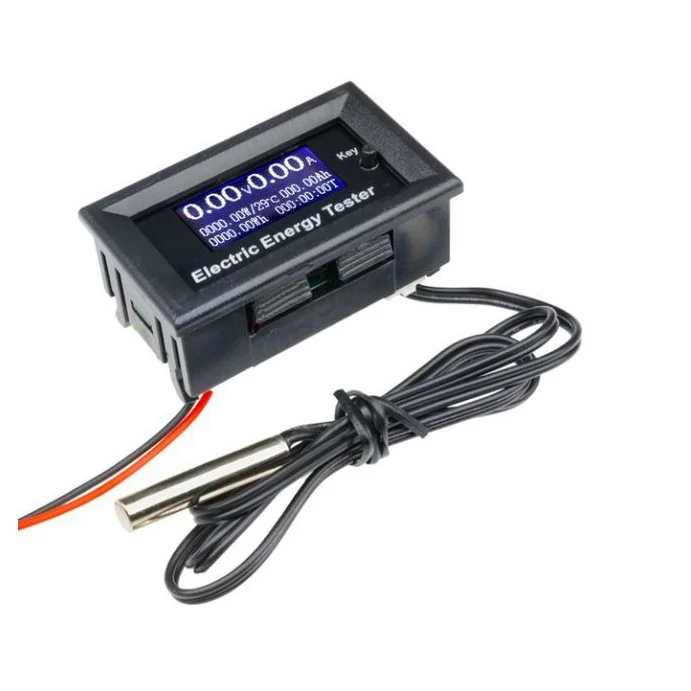

Miernik posiada wielofunkcyjny klawisz oznaczony jako KEY. Kolejne cykliczne wciskanie przycisku KEY powoduje wyświetlanie kolejnych ekranów z różnymi wartościami pomiarowymi i w różnym układzie graficznym oraz zapisanych wartości dla maksymalnego i minimalnego napięcia na zaciskach oraz maksymalnego obciążenia. Również jeden z dostępnych ekranów pokazuje czas automatycznego wyłączenia wyświetlacza w zakresie czasu od 1 - 60 sekund gdy nie jest wykonywania  żadna czynność z miernikiem.

Wciśnięcie i trzymanie przez chwilą klawisza KEY powoduje wyzerowanie wszystkich wskazań miernika.  Szybkie wciśnięcie dwa razy klawisza KEY powoduje wyzerowanie wartości pomiaru przypływu prądu w czasie (Ah). Szybkie wciśnięcie trzy razy klawisza KEY powoduje wyzerowanie wartości pomiaru watomierza. Szybkie wciśnięcie cztery razy klawisza KEY powoduje wyzerowanie wartości timera.

Szybkie wciśnięcie pięć razy klawisza KEY powoduje wejście w opcję ustawień alertu podpiętego pod timer. Po wejściu w opcje ustawień alertu pojedyncze wciśnięcia klawisza KEY powoduje przewijanie się dostępnych ustawień w górę a podwójne szybkie wciskanie powoduje przewijanie się dostępnych ustawień w dół. Po dokonaniu właściwych nastaw należy poczekać chwilę a ustawienia same się zapiszą w nieulotnej pamięci miernika i będą dostępne po zaniku zasilania.

Szybkie wciśnięcie siedem razy klawisza KEY powoduje wyzerowanie wskazań pomiaru prądu. Opcja ta służy do kalibracji amperomierza w różnych środowiskach temperaturowych. Uprzednio należy odłączyć wszelkie obciążenie w układzie pomiarowym.

Ustawianie alertów (komunikatów ostrzegawczych)  przekroczenia wartości granicznych napięcia oraz prądu w obwodzie pomiarowym. Miernik pozwala na zapisanie w swojej pamięci wartości maksymalnego / minimalnego napięcia oraz maksymalnego prądu jaki może pojawić się w mierzonym obwodzie. Przekroczenie tych wartości powoduje wyświetlenie się komunikatów ostrzegawczych na wyświetlaczu. Aby dokonać tych nastaw należy klawiszem KEY wyświetlić odpowiedni ekran (domyślne wartości jakie się pojawią to: > 300v - maksymalne napięcie, 100A - maksymalny prąd). Po wyświetleniu odpowiedniego ekranu szybkie dwukrotne wciśnięcie klawisza KEY powoduje zwiększenie tych wartości a szybkie potrójne wciśnięcie spowoduje zmniejszenie tych wartości. Zapisanie ustawień następuje po chwili bezczynności.

Aby ustawić tryb oszczędzania energii należy klawiszem KEY przejść do odpowiedniego ekranu (domyślna wartość jaka się pojawi : BL:ON). Wartość BL:ON oznacza ciągle załączenie wyświetlacza. Wartości z zakresu BL:01 - BL:59 oznaczają wyłączenie się wyświetlacza po czasie z zakresu 1 - 59 sekund.  Szybkie dwukrotne wciśnięcie klawisza KEY powoduje zwiększenie czasu a szybkie potrójne wciśnięcie spowoduje zmniejszenie czasu.

Wciśnięcie i trzymanie klawisza KEY a następnie podłączenie miernika do zasilania spowoduje wyświetlenie menu w którym również można ustawić kalibracje amperomierza, woltomierza , granicznych wartości dla napięcia i prądu w obwodzie. Jest  również opcja ustawienia mnożnika dla pomiaru przepływu prądu w czasie (pomiar pojemności).
