Opis: Płytka rozwojowa Nucleo-F103RB - procesor STM32F103RBT6 z rdzeniem Cortex-M3.

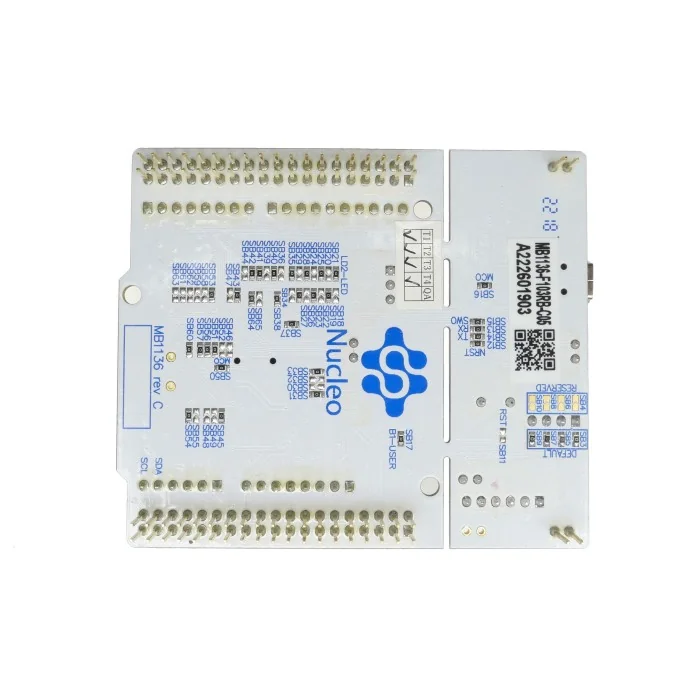

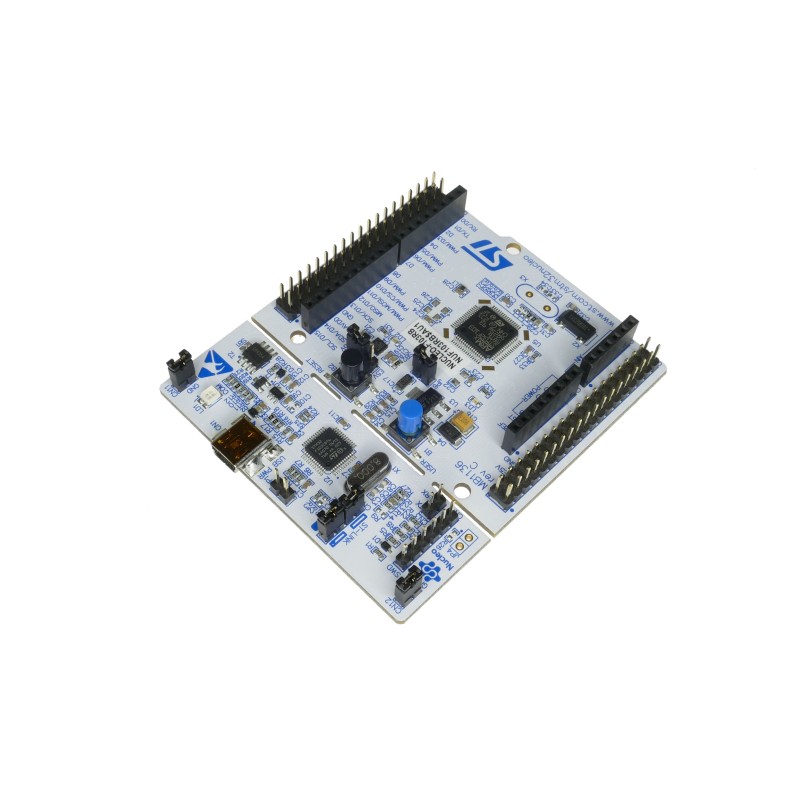

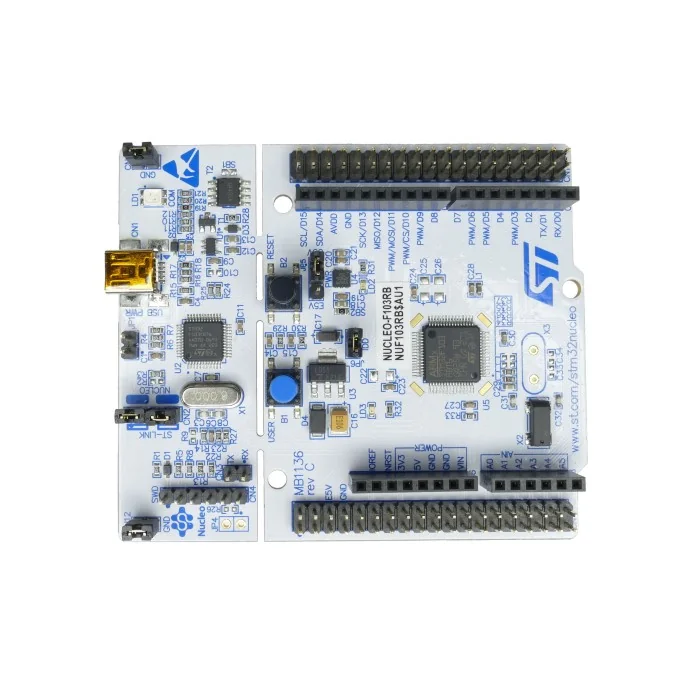

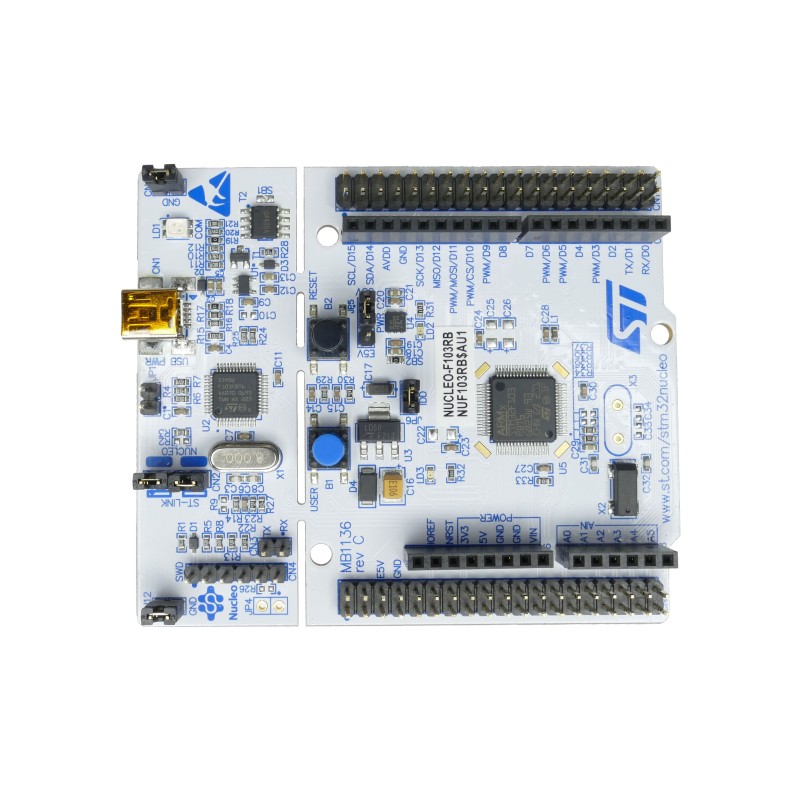

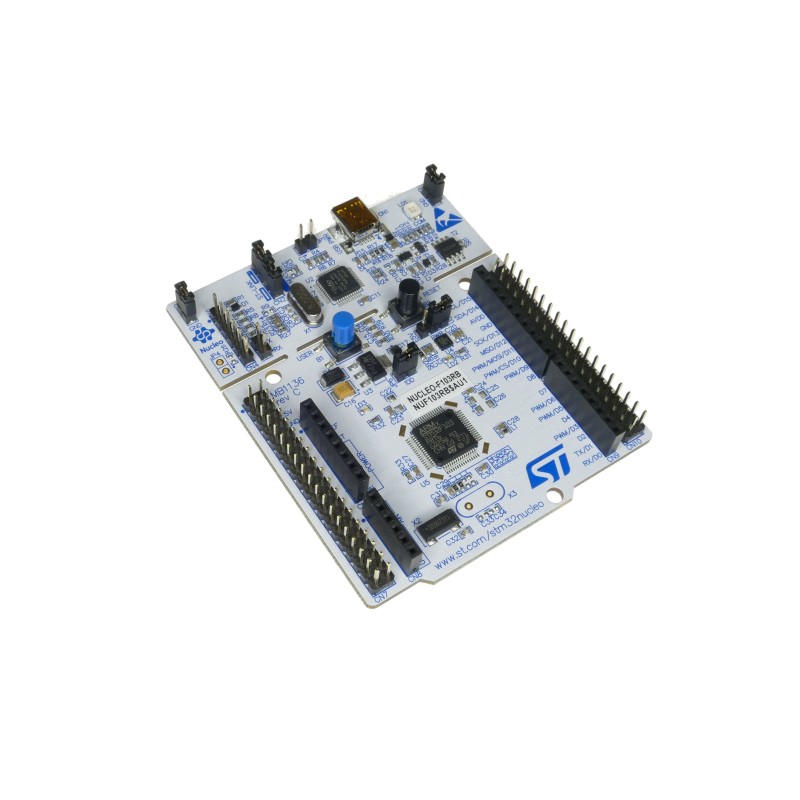

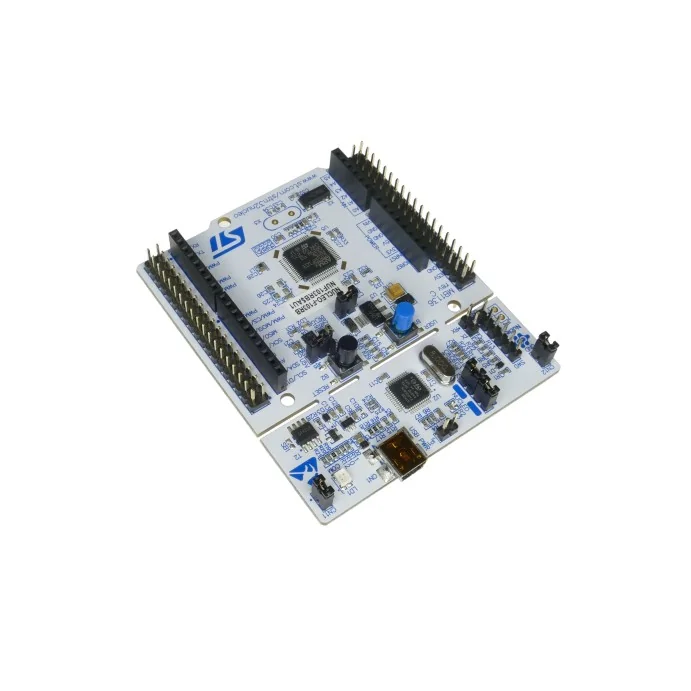

Płytka rozwojowa Nucleo-F103RB. Płytka oparta jest o mikrokontroler STM32F103RBT6 posiadający rdzeń ARM Cortex M3, 72 MHz, 128 kB Flash, 20 kB SRAM. Jest to doskonałe narzędzie dla osób pragnących nauczenia się programowania mikrokontrolerów z rodziny STM32. Płytka rozwojowa Nucleo doskonale nadaje się do prototypowania układów elektronicznych wykorzystujących do swojego działania mikrokontrolery STM32. Wszystkie wyjścia GPIO mikrokontrolera STM32F103RBT6 zostały wyprowadzone na płytce w postaci gniazd o rastrze 2.54 mm. Wyprowadzenia są kompatybilne ze standardem Arduino Uno R3. Oznacza to że wszystkie nakładki Arduino Uno będą pasować na płytkę Nucleo-F103RB. Na płytce został zintegrowany programator / debugger ST-Link/V2 za pomocą którego programuje się mikrokontroler.

Płytka rozwojowa Nucleo-F103RB oparta mikrokontroler STM32F103RBT6.
Płytka rozwojowa Nucleo-F103RB oparta mikrokontroler STM32F103RBT6.

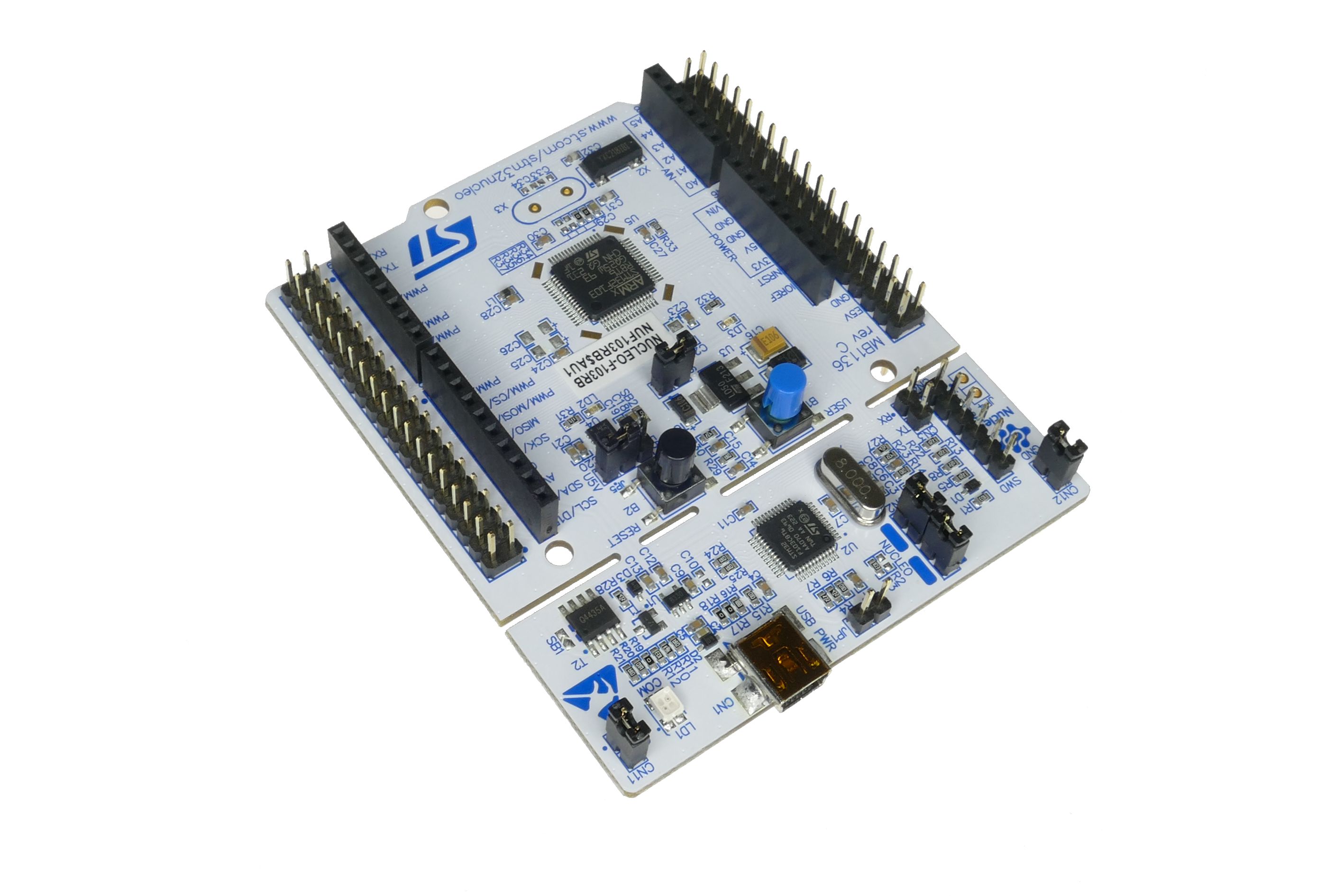

Płytka rozwojowa Nucleo-F207ZG z mikrokontrolerem serii STM32 - STM32F207ZGT6

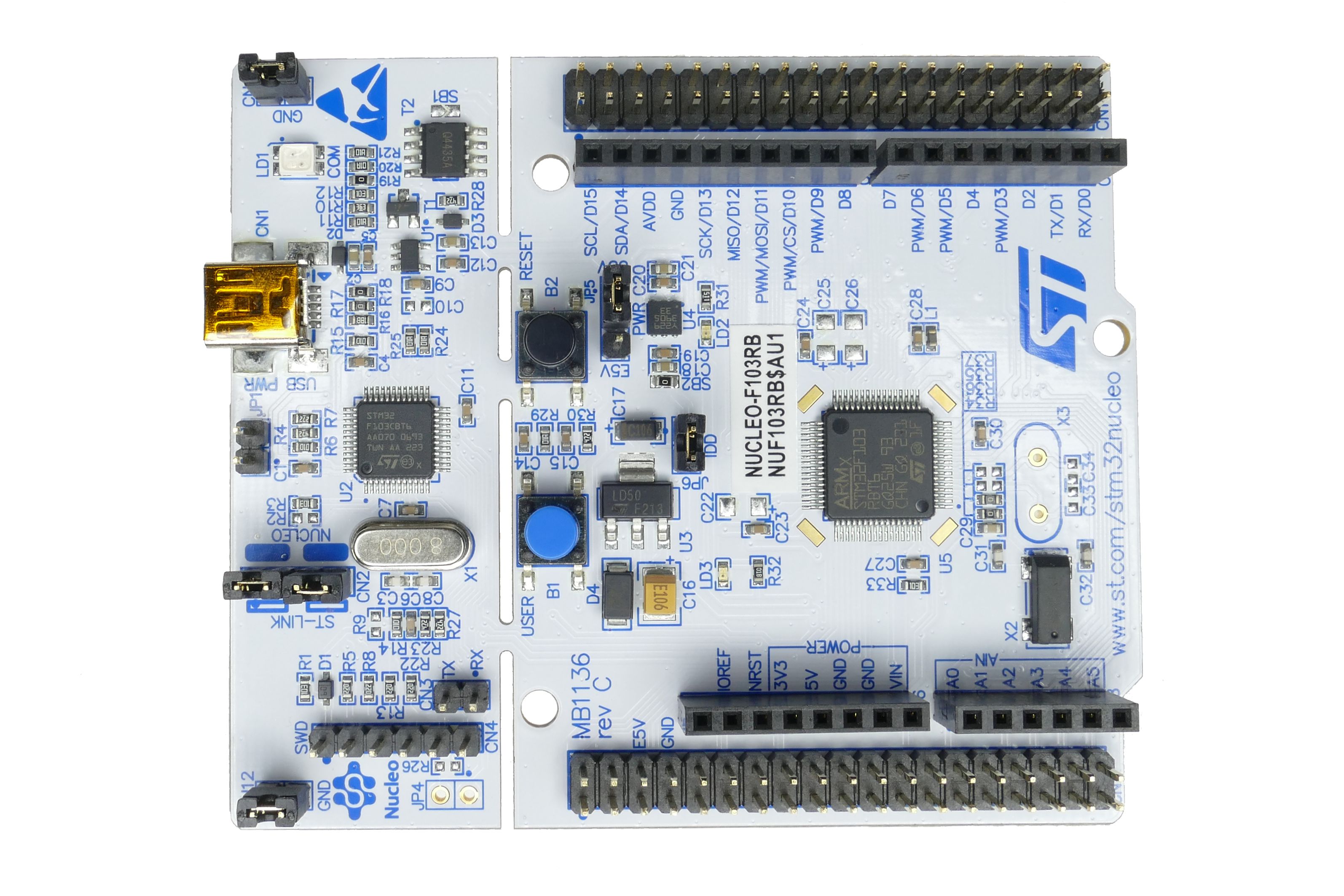

Płytka rozwojowa Nucleo-F103RB oparta mikrokontroler STM32F103RBT6.

Specyfikacja techniczna:

    • Procesor: STM32F103RBT6 z rdzeniem ARM Cortex M3
    • Pamięć SRAM: 20 kB
    • Pamięć programu Flash: 128 kB
    • Zintegrowany programator/debugger ST-Link/V2-1
    • 2 przetworniki ADC
    • taktowanie 72 mHz
    • 7liczników - timerów
    • magistrale:
    • 3x USART, 2x SPI 18Mbit/s, 2x I2C, USB Full Speed, CAN 2,0B
    • 2 przyciski - Reset oraz User dla aplikacji użytkownika
    • 3 diody LED:
      • 1 x LED sygnalizujący obecność zasilania
      • 1 x LED sygnalizujący komunikację przez USB
      • 1 x LED do celów użytkownika
    • interfejs USB
    • wsparcie dla większości popularnych środowisk, m.in: IAR, Keil oraz platformy oparte na kompilatorze GCC
